产品说明

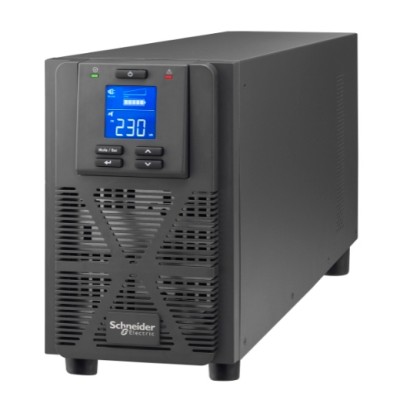

施耐德 SPM1KL/SPM2KL/SPM3KL 是高性能不间断电源产品（UPS）能够有效保护电子设备，防止设备因以 下原因而受损，如：市电断电、电压过低、电压骤降、浪涌、小幅市电波动和电源扰动等。另外该产品在市电恢复 安全水平或电池完全放电前还能作为备用电源使用。

将设备与 UPS 相连

1. 将设备连接到 UPS。不要用延长线。 2. 将输入市电电源连接至 UPS。 3. 打开输入市电电源。之后，市电电源接通后 UPS 显示面板将亮起。

启动 UPS 按下UPS 前面板上的开关按钮。

不要期望电池在此初始充电期间能发挥全部容量性能。

冷启动 UPS

使用冷启动功能从 UPS 电池为连接的设备供电。

按开关按钮。之后，显示面板将亮起。再按一下开关按钮为所连接的设备提供电池电源。

连接和安装管理软件

SPM1KL/SPM2KL/SPM3KL UPS 配备了Schneider UPS 管理软件用于无人值守操作系统关闭、UPS 监视、UPS 控制和能量报告。下图所示为典型服务器安装。

1. 将 USB 线从 UPS 后面网络接口连接到受保护的设备，如服务器。

2. 对于服务器或装有操作系统的其它设备，装入Schneider UPS 光盘，然后按照屏幕上的安装说明操作。

3. 内置串行端口也可通过串行线 缆用于附加通讯选项。

4. 通过内置的智能卡插槽甚至可以提供更多通 讯选项。 注意事项：USB 端口和 DB9 端口(RS232)不 能同时使用。

运行

使用显示屏

这些SPM1KL/SPM2KL/SPM3KL UPS 型号配备了直观和可配置的 LCD 显示屏。此显示屏对软件界面起到补充作用，可以传递类似信息，也可用于配置UPS设置。

显示屏包含以下按键和指示灯:

UPS 电源开/关按钮

按下此按钮，听到哔声松开此按扭打开UPS。

按此按钮可重置警报。

状态 LED✔

电源打开时状态 LED 亮起绿色。此 LED 指示两种不同的输出电源状态:

输出关：LED 闪烁。按下电源开/关按钮打开输出电源。

输出开：LED 持续亮起绿色。

LCD 显示屏

在此 LCD 屏幕上可以看到显示屏界面选项。如果显示屏未亮起，按翻页上键↑或翻页下键↓按钮启动 LCD。

静音/ESC 按钮

暂时确认声音警报并使其静音。

退出子菜单并返回主菜单。

输入按钮

按此按钮进入菜单或在导航时选择一个菜单项/值。

向上键↑/向下键↓按钮

按这两个按钮滚动浏览主菜单选项和显示屏幕。

警报 LED

当 UPS 检测到错误并闪烁红色进行 UPS 通知时，此警报 LED 亮 起红色。请参阅本手册第 14 页的“警报和通知”。

LCD 显示屏图标

插座图标为在线运行：UPS 接通市电电源并执行双向转换以便为连接的设备供电。

蓄电池图标为电池供电：UPS 正在将电池后备电源提供给所连接的设备。
